[08] TDA4VM-SK Processor SDK Build

 테스트 환경

• Ubuntu 18.04
• TDA4VM Edge AI Starter Kit
• TDA4VM-SK Processor SDK Version 08_06_01_03

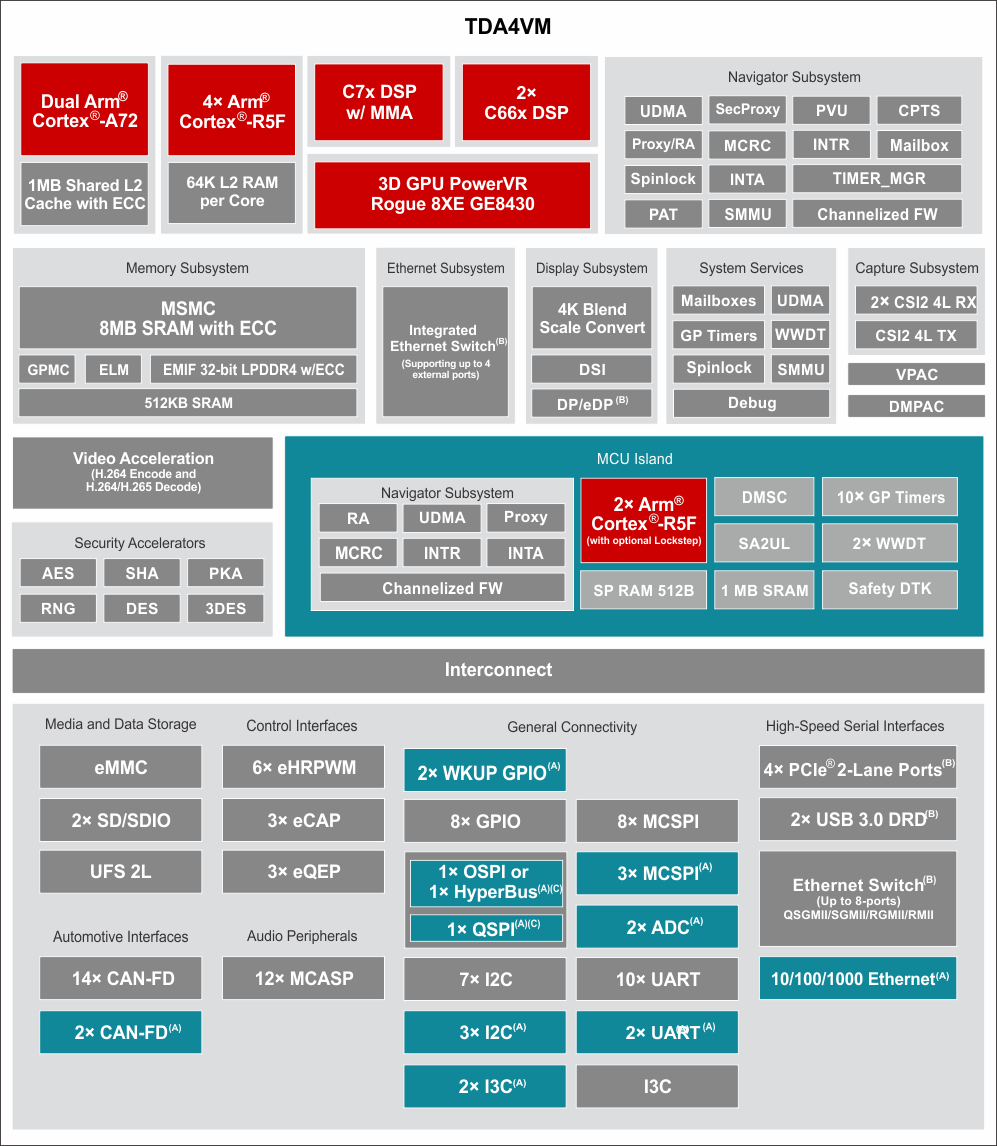

Texas Instruments의 TDA4VM에는 듀얼 Arm Cortex-A72 CPU, DSP, 딥 러닝, 비전 및 멀티미디어 가속기와 카메라, 네트워킹 및 디스플레이 연결을 위한 충분한 외부 연결 기능이 포함되어 있다.





SDK 다운로드

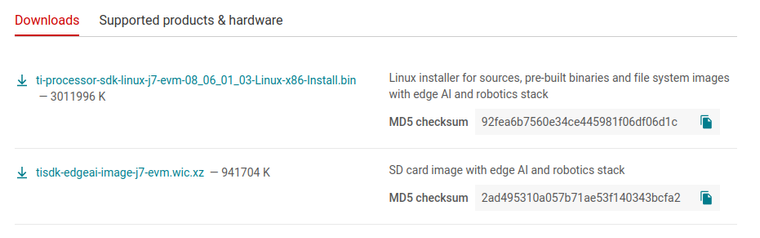

아래 링크에서 08_06_01_03 버전 다운



https://www.ti.com/tool/download/PROCESSOR-SDK-LINUX-SK-TDA4VM/08.06.01.03

PROCESSOR-SDK-LINUX-SK-TDA4VM Software development kit (SDK) | TI.com



SDK 실행 방법

다운 받은 실행 파일의 권한을 변경 후 SDK 실행

chmod +x ./ti-processor-sdk-linux-j7-evm-<version>-Linux-x86-Install.bin
./ti-processor-sdk-linux-j7-evm-<version>-Linux-x86-Install.bin

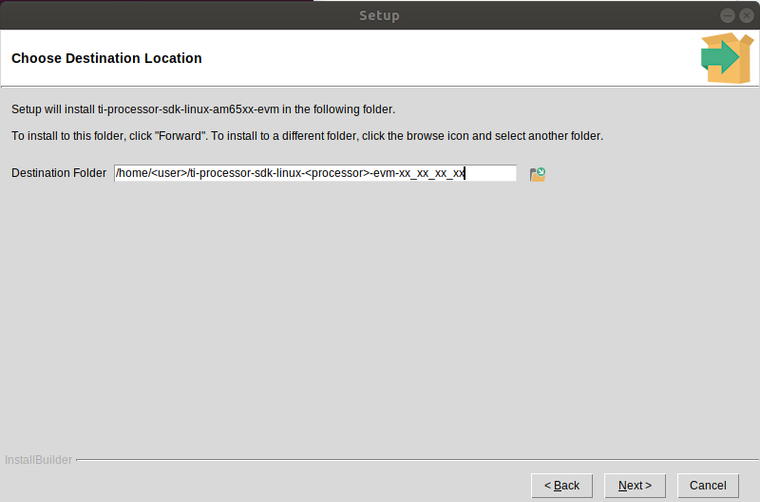

실행 후 아래와 같이 설치 프로그램 화면이 나옴 SDK를 설치할 위치의 기본 선택은 사용자의 홈 디렉터리입니다.





설정 스크립트 실행

SDK 소프트웨어 개발을 편리하게 하기 위해서 TI 측에서 제공해주는 스크립트 실행 이는 호스트 측에서 TI 개발을 용이하게 해주는 실행파일이다.



./setup.sh



설정 스크립트는 먼저 사용자가 권장되는 Ubuntu Long Term Support(LTS) 배포판을 실행하고 있는지 확인하고, 그렇지 않은 경우 종료됩니다. 사용자가 다른 Ubuntu 버전이나 다른 Linux 배포판을 실행 중인 경우 해당 배포판과 일치하도록 환경 설정 스크립트를 수정하는 것이 좋습니다. 현재 Ubuntu 버전 18.04가 지원됩니다.



make를 수행하기 위해 필요한 패키지 설치

host# sudo apt-get install build-essential autoconf automake bison flex libssl-dev bc u-boot-tools

빌드 방법

Build Everything

host# make

Clean Everything

host# make clean

Install Everything

host# make install



Build the Linux Kernel

host# make linux

Install the Linux kernel modules

host# make linux_install



Build u-boot

host# make u-boot

Clean u-boot

host# make u-boot clean



Install u-boot to SD card

Rules.make 파일안에 BOOTFS 항목을 SD card 경로로 수정 뒤 아래 명령 실행

host# make u-boot_install



SDCard 파티션 나누는 방법 참고

https://rorsi.tistory.com/116

SDCard 이미지 만들기

Installing to SD card

DESTDIR 변수가 가리키는 rootfs 파일과 boot 파일을 BOOTFS 변수가 가리키는 위치에 복사합니다. 기본적으로 Rules.make는 DESTDIR을 파일 시스템의 NFS 경로로 지정합니다. SD 카드에 파일을 설치하려면 명령줄에서 DESTDIR 및 BOOTFS에 다른 경로를 지정해야 한다.

 예를 들어 SD 카드에 모든 것을 설치하려면 아래 명령 실행



sudo -E BOOTFS=/media/$USER/boot DESTDIR=/media/$USER/rootfs make install
#Replace the path to SD card partitions as appropriate



부팅 방법

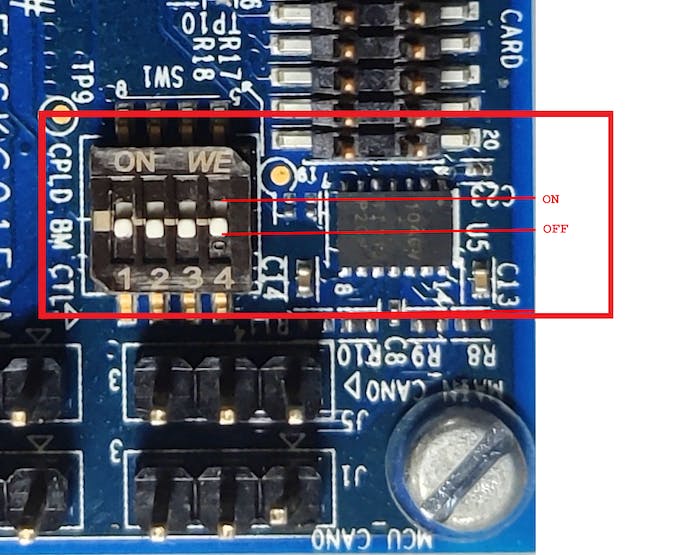

TDA4VM에서 OS를 부팅하려면 먼저 스토리지 장치에 OS를 로드해야 합니다. 이 경우 Micro SD 카드가 사용되며, 이를 위해서는 부팅 모드 설정 스위치(SW1) 핀 4번을 on 방향으로 설정해야 한다.

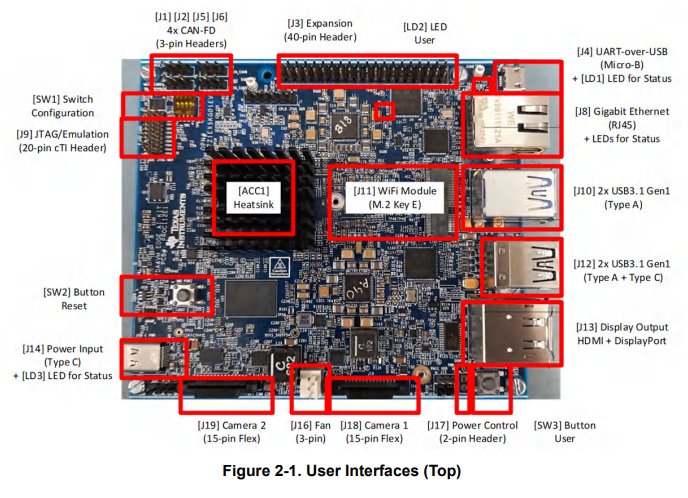

이제 Micro SD 카드를 삽입하고, HDMI를 모니터에 연결 후 부팅한다. 그러면  아래와 같이 SK 보드 연결 화면이 나온다.

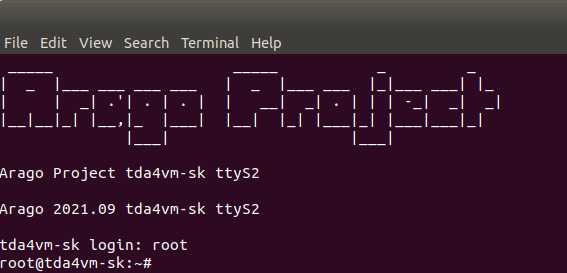

UART 를 통해 마이크로 USB 케이블을 통해 연결된 호스트 시스템에서 부팅 로그를 볼 수 있다. Baudrate는 115200bps로 설정한다.  부팅하고 로그인 프롬프트를 보면, 아래와 같이 나오게 되는데 비밀번호 없이 root 사용자로 로그인하기만 하면 된다.



minicom을 사용하여 TI 키트에 연결하려면 아래 명령을 실행

$sudo minicom -D /dev/ttyUSB2 -c on



minicom이 설치되지 않은 경우 minicom 설치

$sudo apt-get install minicom





EdgeAI 예제 실행 방법

https://rorsi.tistory.com/117
