아두이노 나노 33 IoT은 SAMD21G18A 칩을 MCU로 사용하고 있고, IoT에서 중요하게 여겨지는 보안을 위해 ATECC608A 암호화 칩을 사용하여 SHA-256, AES-128등 다양한 암호화를 지원합니다. 그리고 LSM6DS3 IMU를 사용하여 3축 자이로, 3축 가속도 센서를 기본적으로 사용할 수 있습니다. IoT를 구현하기 위한 통신 칩은 ESP32기반으로 만들어진 NINA W102 칩을 사용합니다.
통신 | WIFI | BLE 4.2 | |||
칩 | SAMD21G18A | ||||
클럭 | 48MHz | ||||
메모리 | 256KB 플래시 메모리, 32KB SRAM(램) | ||||
인터페이스 | USB | SPI | I2C | I2S | UART |
전압 | 5V USB 입력 전압 |
4.5 ~ 21V VIN 입력 전압 |
3.3V I/O 전압 |
||
핀 아웃 | 디지털 핀 14개 | 아날로그 입력 8개 | PWM 6개 | ||
크기 | 18 x 45mm |
더 자세한 아두이노 나노 33 IoT의 스펙은 아래 데이터시트를 참고할 수 있습니다.
자세한 기술적인 사양은 아래와 같다. 아래 표 참고 - ARDUINO NANO 33 IOT
Microcontroller | SAMD21 Cortex®-M0+ 32bit low power ARM MCU (datasheet) |
Radio module | u-blox NINA-W102 (datasheet) |
Secure Element | ATECC608A (datasheet) |
Operating Voltage | 3.3V |
Input Voltage (limit) | 21V |
DC Current per I/O Pin | 7 mA |
Clock Speed | 48MHz |
CPU Flash Memory | 256KB |
SRAM | 32KB |
EEPROM | none |
Digital Input / Output Pins | 14 |
PWM Pins | 11 (2, 3, 5, 6, 9, 10, 11, 12, 16 / A2, 17 / A3, 19 / A5) |
UART | 1 |
SPI | 1 |
I2C | 1 |
Analog Input Pins | 8 (ADC 8/10/12 bit) |
Analog Output Pins | 1 (DAC 10 bit) |
External Interrupts | All digital pins (all analog pins can also be used as interrput pins, but will have duplicated interrupt numbers) |
LED_BUILTIN | 13 |
USB | Native in the SAMD21 Processor |
IMU | LSM6DS3 (datasheet) |
Length | 45 mm |
Width | 18 mm |
Weight | 5 gr (with headers) |

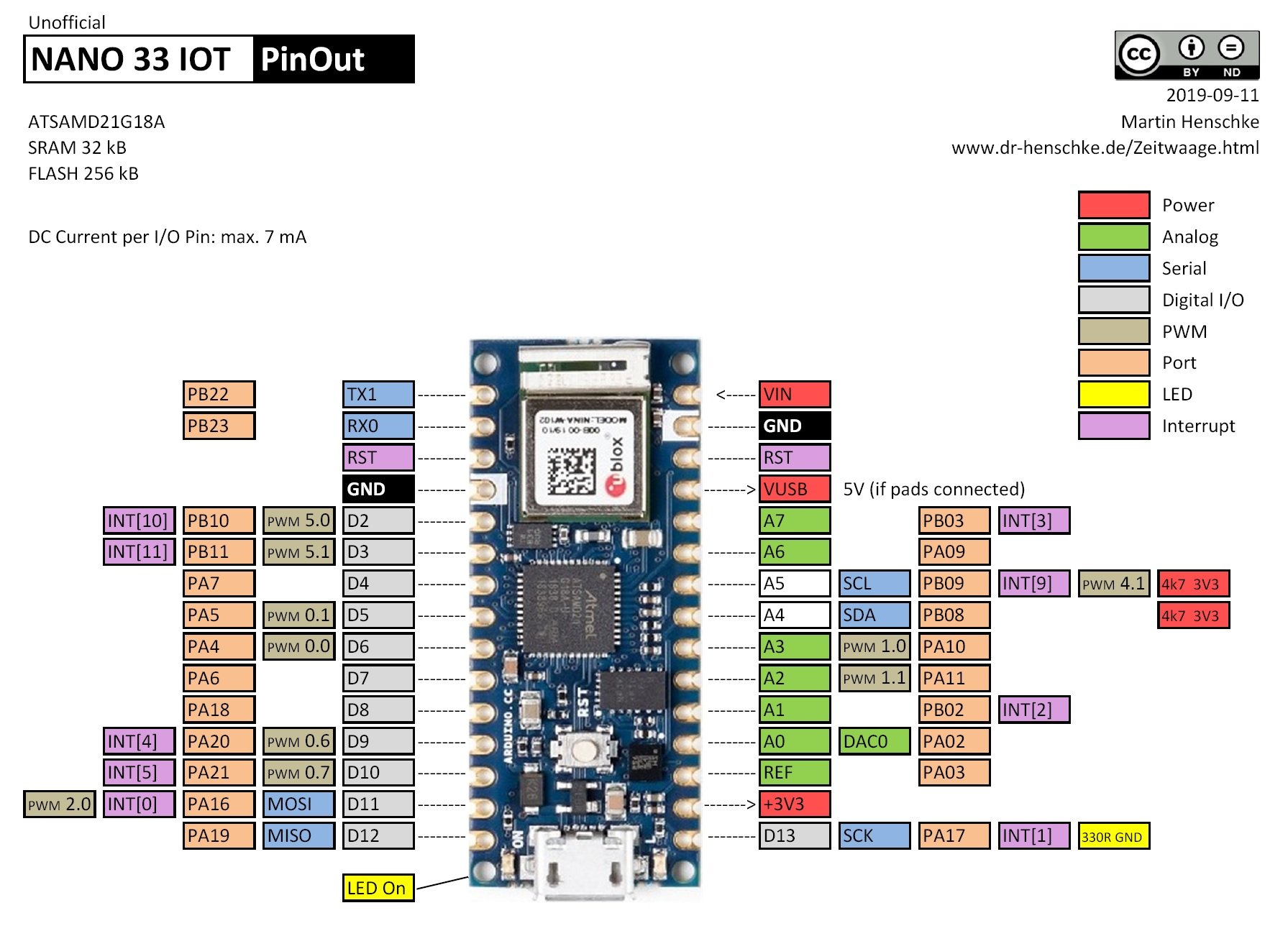

Arduino Nano 33 IoT 보드 핀 맵 자료 링크
Arduino Nano 33 IoT 핀 아웃
핀 | 기능 | 타입 | 설명 |
1 | D13/SCK | 디지털 | SPI SCK; GPIO |
2 | +3V3 | 전원 | Internally generated power output to external devices |
3 | AREF | 아날로그 | Analog Reference,GPIO |
4 | A0/DAC0 | 아날로그 | ADC in, DAC out, GPIO |
5 | A1 | 아날로그 | ADC, GPIO |
6 | A2 | 아날로그 | ADC, GPIO |
7 | A3 | 아날로그 | ADC, GPIO |
8 | A4/SDA | 아날로그 | ADC, I2C SDA, GPIO (*) |
9 | A5/SCL | 아날로그 | ADC, I2C SCL, GPIO(*) |
10 | A6 | 아날로그 | ADC , GPIO |
11 | A7 | 아날로그 | ADC , GPIO |
12 | VUSB | 전원 입/출력 | Normally NC; can be connected to VUSB pin of the USB connector by shorting a jumper |
13 | RST | 디지털 입력 | Active low reset input (duplicate of pin 18) |
14 | GND | 전원 | Power Ground |
15 | VIN | 전원 입력 | Vin Power input |
16 | TX | 디지털 | USART TX; can be used as GPIO |
17 | RX | 디지털 | USART RX; can be used as GPIO |
18 | RST | 디지털 | Active low reset input (duplicate of pin 13) |
19 | GND | Power | Power Ground |
20 | D2 | 디지털 | GPIO |
21 | D3/PWM | 디지털 | GPIO, PWM |
22 | D4 | 디지털 | GPIO |
23 | D5/PWM | 디지털 | GPIO, PWM |
24 | D6/PWM | 디지털 | GPIO, PWM |
25 | D7 | 디지털 | GPIO |
26 | D8 | 디지털 | GPIO |
27 | D9/PWM | 디지털 | GPIO, PWM |
28 | D10/PWM | 디지털 | GPIO, PWM |
29 | D11/MOSI | 디지털 | SPI MOSI,GPIO |
30 | D12/MISO | 디지털 | SPI MISO, GPIO |
